Los tipos de rociadores contra incendios forman parte de los sistemas de protección activa diseñados para controlar un incendio en sus primeras etapas. Sin embargo, no todos los rociadores funcionan de la misma manera ni son adecuados para cualquier instalación. Su selección depende de factores como el tipo de riesgo, las características del inmueble, la distribución del espacio y el sistema hidráulico utilizado.
Además, los rociadores automáticos pueden clasificarse de diferentes formas. Por un lado, existen distintos tipos de sistemas, como los de tubería húmeda, tubería seca, preacción y diluvio. Por otro, los propios rociadores pueden tener diferentes configuraciones, como colgantes, verticales, laterales, empotrados u ocultos.
Por ello, conocer sus principales características permite comprender por qué la selección de un rociador debe realizarse de acuerdo con las necesidades específicas de cada proyecto y con los criterios establecidos por las normas aplicables.
Los rociadores automáticos contra incendios están diseñados para activarse cuando la temperatura a su alrededor alcanza el valor establecido para su funcionamiento.
Cuando esto ocurre, el elemento que mantiene cerrado el rociador se libera. Así, el agua presurizada puede salir por el orificio de descarga. Después, el deflector distribuye el agua sobre el área que se busca proteger.
Una característica importante es que no todos los rociadores de una instalación se activan al mismo tiempo. En un sistema convencional, cada rociador responde de manera independiente cuando alcanza su temperatura de activación.
De esta manera, el sistema puede controlar el fuego en una etapa temprana y limitar su propagación. Además, la descarga de agua puede contribuir a reducir el calor generado por el incendio y facilitar las labores de respuesta y evacuación.
El diseño e instalación de los sistemas de rociadores deben considerar las normas y criterios técnicos aplicables al proyecto.
Entre las referencias internacionales más utilizadas se encuentra la NFPA 13, Standard for the Installation of Sprinkler Systems, que establece criterios para el diseño e instalación de sistemas de rociadores.
La NFPA 25, Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems, establece los procedimientos para inspeccionar, probar y mantener estos sistemas.
Estas normas establecen criterios para diseñar, instalar y mantener los sistemas de forma adecuada.
Sin embargo, la normativa que debe aplicarse puede variar según el tipo de proyecto, su ubicación y los requerimientos de las autoridades correspondientes. Por esta razón, es importante que el diseño sea realizado por personal con experiencia en sistemas contra incendio.

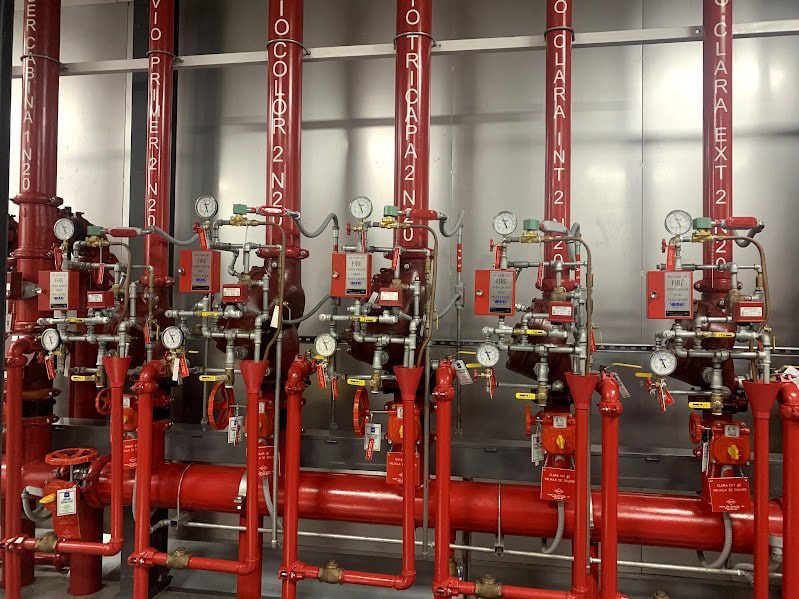

Antes de conocer los diferentes diseños de rociadores, es necesario distinguir el tipo de sistema hidráulico en el que serán instalados.
Esta clasificación es importante porque determina cómo se almacena el agua dentro de las tuberías y bajo qué condiciones comienza la descarga.
Los sistemas de tubería húmeda son uno de los tipos más utilizados. En este caso, las tuberías permanecen llenas de agua y presurizadas.
Cuando un rociador alcanza su temperatura de activación, se abre y permite que el agua salga inmediatamente por el orificio de descarga.
Por su funcionamiento, estos sistemas son adecuados para instalaciones donde no existe riesgo de que el agua dentro de las tuberías se congele.
Entre sus aplicaciones pueden encontrarse edificios comerciales, oficinas,
En un sistema de tubería seca, las tuberías contienen aire o nitrógeno a presión en lugar de permanecer llenas de agua.
La activación de un rociador provoca un cambio de presión en el sistema. Como resultado, la válvula de tubería seca se abre y permite que el agua ingrese a la red.
Este tipo de sistema resulta especialmente útil en espacios donde existe riesgo de congelamiento, como determinadas áreas sin calefacción o instalaciones expuestas a bajas temperaturas.
Por lo tanto, su diseño debe considerar tanto las condiciones ambientales como los tiempos de operación y las características hidráulicas del sistema.
Los sistemas de preacción combinan características de los sistemas de tubería seca con un sistema de detección de incendios.
En lugar de mantener agua en toda la red, las tuberías permanecen normalmente sin agua y la entrada de esta depende de la activación de una válvula de preacción.
El funcionamiento depende del tipo de sistema de preacción utilizado. En algunos casos, el sistema de detección debe enviar una señal antes de permitir la entrada de agua a las tuberías. Otros diseños incorporan condiciones adicionales para controlar la descarga.
Por esta razón, estos sistemas pueden ser una alternativa para espacios donde se busca reducir el riesgo de una descarga accidental de agua, como centros de datos, museos, archivos o áreas con equipos y bienes sensibles
A diferencia de los sistemas anteriores, los rociadores utilizados en un sistema de diluvio permanecen abiertos, sin un elemento termosensible que cierre individualmente cada descarga.
Cuando el sistema de detección identifica un incendio, se activa la válvula de diluvio. Entonces, el agua ingresa a la red y se descarga por todos los dispositivos abiertos al mismo tiempo.
Debido a esta característica, los sistemas de diluvio pueden utilizarse en áreas donde existe un riesgo elevado de propagación rápida del fuego y se requiere una descarga de agua sobre una zona amplia.
Algunas aplicaciones pueden incluir determinadas áreas industriales, hangares y procesos donde se requiere una respuesta rápida y simultánea.

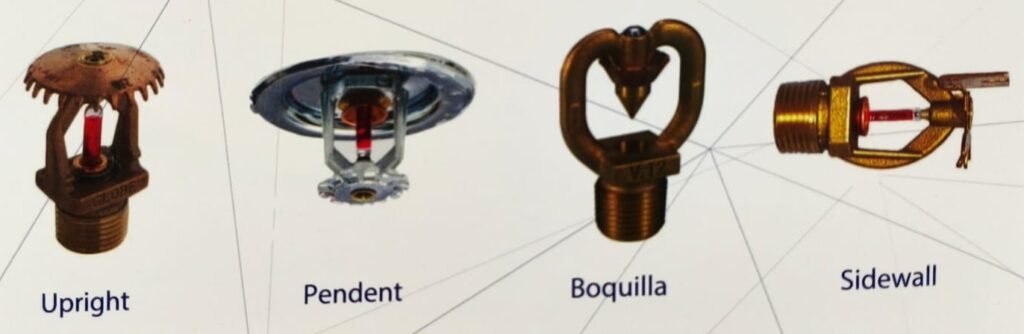

Además del tipo de sistema, los rociadores contra incendios pueden clasificarse por su configuración y por la forma en que distribuyen el agua.
La selección correcta depende de las características del techo, las obstrucciones, la distribución del espacio, la altura y el riesgo que se busca proteger.
Los rociadores Pendent, también conocidos como colgantes, se instalan normalmente debajo de la tubería y descargan el agua hacia abajo.
El deflector distribuye el agua sobre el área protegida según el patrón establecido para ese modelo.
Son una configuración común en diferentes instalaciones. Su uso depende de las características y necesidades del proyecto.
El elemento termosensible puede ser un bulbo de vidrio o un elemento fusible, dependiendo del modelo y fabricante.

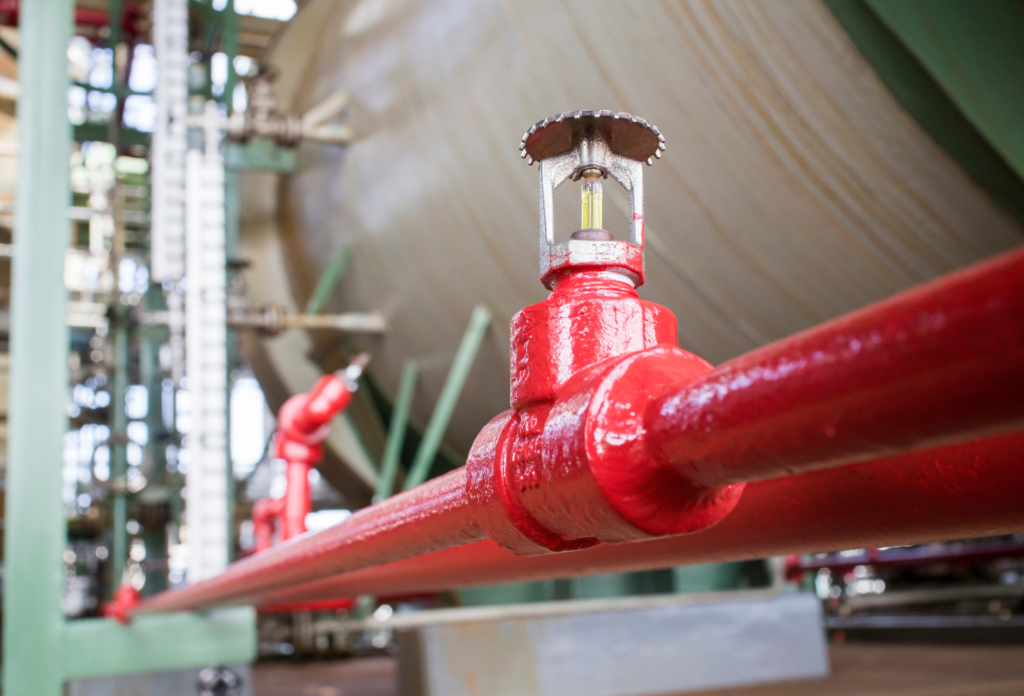

Los rociadores Upright se instalan en posición vertical, con el deflector orientado hacia arriba.
Cuando se activa el rociador, el agua impacta contra el deflector y se distribuye sobre el área que se busca proteger.
Esta configuración puede ser útil cuando las características del techo, las tuberías o el almacenamiento requieren una solución diferente a la de un rociador colgante.
También es común encontrar este tipo de rociadores en determinadas aplicaciones industriales y sistemas de tubería seca.
Los rociadores Sidewall están diseñados para instalarse en las paredes, generalmente cerca del techo.
Su deflector distribuye el agua hacia el área protegida con un patrón diseñado para este tipo de instalación.
Esta configuración puede ser útil cuando no es conveniente instalar rociadores en el techo. También puede utilizarse cuando el espacio requiere una solución lateral.
Pueden encontrarse en determinados pasillos, habitaciones, oficinas y espacios de dimensiones específicas.
Los rociadores empotrados se instalan de manera que una parte del conjunto queda integrada en el techo.
Su principal ventaja está relacionada con la integración arquitectónica, ya que permiten reducir el impacto visual del rociador sin eliminar su función de protección.
Por esta razón, pueden utilizarse en instalaciones donde el diseño interior tiene especial importancia.
Los rociadores ocultos están instalados detrás de una placa de cubierta que permite integrarlos visualmente con el techo.
Cuando la temperatura alcanza las condiciones de activación de la placa, esta se libera y permite que el rociador pueda operar.
Son una alternativa utilizada en espacios donde se busca una integración discreta con la arquitectura, como hoteles, oficinas, áreas comerciales y determinados espacios de alta exigencia estética.
La placa de cubierta y el rociador forman un conjunto diseñado para funcionar según las especificaciones del fabricante. Por ello, no deben modificarse o sustituirse de manera arbitraria.
Además de su configuración física, existen tipos de rociadores contra incendios diseñados para responder a necesidades específicas.
La selección no debe basarse únicamente en su apariencia. También deben considerarse características como la sensibilidad térmica, el patrón de descarga, el área de cobertura, el caudal requerido y la clasificación del riesgo.

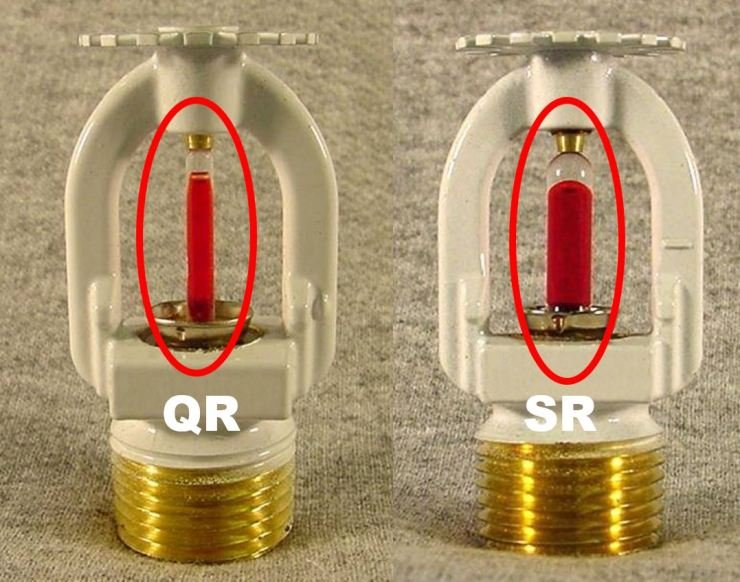

Los rociadores de respuesta rápida o Quick Response cuentan con un elemento termosensible diseñado para responder rápidamente ante un incremento de temperatura.
Su uso depende del riesgo y de los criterios establecidos para cada sistema.
En determinadas ocupaciones, su respuesta rápida puede ayudar a controlar un incendio durante sus primeras etapas.
Los rociadores de cobertura extendida o Extended Coverage están diseñados para proteger un área mayor que determinados rociadores de cobertura estándar.
Esta característica puede reducir la cantidad de rociadores necesarios. Sin embargo, no significa que puedan utilizarse en cualquier proyecto.
Su selección debe realizarse considerando el tipo de riesgo, las dimensiones del área, la altura del techo y las condiciones de diseño establecidas para el sistema.
Los rociadores destinados a protección de almacenamiento están diseñados para aplicaciones donde existen mercancías almacenadas en racks, estanterías o configuraciones de almacenamiento específicas.
En estos espacios, el tipo y la altura de la mercancía son factores importantes. También deben considerarse la configuración del almacenamiento y la altura del techo.
Por ello, la selección del rociador debe realizarse como parte de un diseño integral y no únicamente a partir del tamaño o apariencia del dispositivo.
Elegir entre los diferentes tipos de rociadores contra incendios requiere conocer las condiciones de cada instalación.
Antes de seleccionar un modelo, deben revisarse aspectos como:
Por ejemplo, un rociador adecuado para una oficina no necesariamente será la mejor opción para un almacén de gran altura. Del mismo modo, una instalación expuesta a temperaturas de congelamiento puede requerir un sistema de tubería seca en lugar de uno de tubería húmeda.
Por esta razón, la selección del rociador debe formar parte del diseño del sistema contra incendios.
Seleccionar e instalar correctamente un rociador no garantiza por sí solo su funcionamiento durante toda la vida útil del sistema. También es necesario realizar inspecciones y mantenimiento.
Los rociadores deben mantenerse libres de obstáculos, daños, corrosión, pintura u otras condiciones que puedan afectar su funcionamiento.
Además, los sistemas de protección a base de agua requieren inspecciones, pruebas y mantenimiento de acuerdo con los procedimientos aplicables.
La NFPA 25 es una de las principales referencias utilizadas para establecer criterios de inspección, prueba y mantenimiento de estos sistemas.
Por ello, un programa de mantenimiento adecuado permite detectar condiciones que podrían afectar el desempeño del sistema antes de que ocurra una emergencia.
Los tipos de rociadores contra incendios son diversos porque también lo son las necesidades de cada instalación. Un sistema de tubería húmeda, seca, preacción o diluvio puede responder a diferentes condiciones. Del mismo modo, los rociadores Pendent, Upright, Sidewall, ocultos y especializados tienen características que deben relacionarse con las necesidades del proyecto.
Por eso, elegir un rociador solo por su apariencia, precio o disponibilidad no es suficiente. La selección debe partir de un análisis técnico que considere el riesgo, las características del inmueble, el sistema hidráulico y las normas aplicables.
Un sistema correctamente diseñado, instalado y mantenido puede contribuir a controlar un incendio en sus primeras etapas y proteger tanto a las personas como a los bienes de una organización.
